WGLLQ立式冷卻器

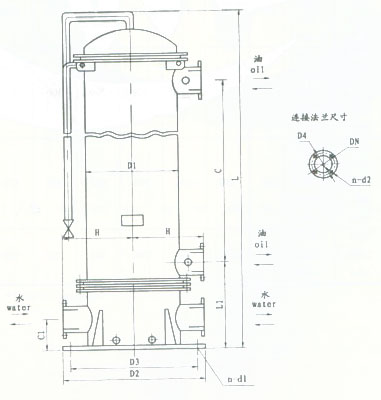

外觀與外形尺寸
| 型號 | L | C | L1 | C1 | H | D1 | D2 | D3 | DN | D4 | n-d1 | n-d2 | 重量 kg |
| WGLLQ5-35/＊＊L WGLLQ5-40/＊＊L WGLLQ5-45/＊＊L WGLLQ5-50/＊＊L WGLLQ5-60/＊＊L |
2610 2880 3120 3390 3930 |
1692 1962 2202 2472 3012 |
470 | 150 | 315 | 426 | 640 | 590 | 80 | 160 | 6-Ф30 | 4-Ф18 | 734 802 853 936 1063 |
| 100 | 180 | 8-Ф18 | |||||||||||
| WGLLQ6-80/＊＊L WGLLQ6-100/＊＊L WGLLQ6-120/＊＊L WGLLQ6-160/＊＊L WGLLQ6-200/＊＊L |
3225 3855 4455 3320 3970 |
2015 2615 3215 2010 2660 |
705 | 235 | 500 | 616 | 1075 | 1015 | 125 | 210 | 6-Ф40 | 8-Ф18 | 1670 1943 2216 2768 3340 |
| 715 | 602 | 820 | 1210 | 1150 | 150 | 240 | 8-Ф23 | ||||||
| 200 | 295 |
注：法蘭轉接尺寸按JB/T 81-1994 《凸面板式平焊鋼制管法蘭》 （PN=1MPa） 的規定。
