WGLLQ臥式冷卻器

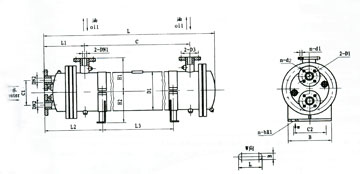

外觀與外形尺寸
| 型號 | L | C | L1 | H1 | H2 | D1 | D2 | C1 | C2 | B | L2 | L3 | D3 | D4 |
| WGLLQ3-4/＊＊ WGLLQ3-5/＊＊ WGLLQ3-6/＊＊ WGLLQ3-7/＊＊ |
1165 1465 1765 2065 |
682 982 1282 1512 |
265 | 190 | 210 | 219 | 310 | 140 | 200 | 290 | 367 | 485 785 1085 1385 |
100 100 110 110 |
100 |
| WGLLQ4-12/＊＊ WGLLQ4-16/＊＊ WGLLQ4-20/＊＊ WGLLQ4-24/＊＊ WGLLQ4-28/＊＊ |
1555 1960 2370 2780 2585 |
860 1365 1775 2175 2585 |
345 | 262 | 262 | 325 | 435 | 200 | 370 | 270 | 497 | 660 1065 1475 1885 2295 |
145 | 145 |
| 160 | ||||||||||||||
| 350 | ||||||||||||||
| WGLLQ5-35/＊＊ WGLLQ5-40/＊＊ WGLLQ5-45/＊＊ WGLLQ5-50/＊＊ WGLLQ5-60/＊＊ |
2480 2750 3020 3290 3830 |
1692 1962 2202 2472 3012 |
500 | 315 | 313 | 426 | 535 | 235 | 520 | 520 | 730 | 1232 1502 1772 2042 2582 |
180 | 180 |
| 515 | 725 | 210 | ||||||||||||
| WGLLQ6-80/＊＊ WGLLQ6-100/＊＊ WGLLQ6-120/＊＊ |
3160 3760 4360 |
2015 2615 3215 |
700 | 500 | 434 | 616 | 780 | 360 | 550 | 550 | 935 | 1555 2155 2755 |
295 | 295 |
| 型號 | n-d1 | n-d2 | n-d×1 | DN1 | DN2 | 重量 kg |
| WGLLQ3-4/＊＊ | 4-Ф11 | 4-Ф18 | 4-20×28 | 32 | 32 | 143 |
| WGLLQ3-5/＊＊ | 168 | |||||
| WGLLQ3-6/＊＊ | 40 | 184 | ||||
| WGLLQ3-7/＊＊ | 220 | |||||
| WGLLQ4-12/＊＊ | 8-Ф17.5 | 65 | 65 | 319 | ||
| WGLLQ4-16/＊＊ | 380 | |||||
| WGLLQ4-20/＊＊ | 440 | |||||
| WGLLQ4-24/＊＊ | 80 | 505 | ||||
| WGLLQ4-28/＊＊ | 566 | |||||
| WGLLQ5-35/＊＊ |
8-Ф18 | 4-20×30 | 100 | 100 | 698 | |
| WGLLQ5-40/＊＊ | 766 | |||||
| WGLLQ5-45/＊＊ | 125 | 817 | ||||
| WGLLQ5-50/＊＊ | 900 | |||||
| WGLLQ5-60/＊＊ | 1617 | |||||
| WGLLQ6-80/＊＊ |
8-Ф22 | 8-Ф23 | 4-25×32 | 200 | 200 | 1617 |
| WGLLQ6-100/＊＊ | 1890 | |||||
| WGLLQ6-120/＊＊ | 2163 |
注1：第一個 ＊ 標注公稱壓力值，第二個 ＊ 標注水程管程數（四管程標S，雙管程不標注）。
注2：法蘭轉接尺寸按JB/T 81-1994 《凸面板式平焊鋼制管法蘭》 （PN=1MPa） 的規定。
注2：法蘭轉接尺寸按JB/T 81-1994 《凸面板式平焊鋼制管法蘭》 （PN=1MPa） 的規定。
