直角管接頭（20MPa）
W直角管接頭適用于油脂潤滑系統。

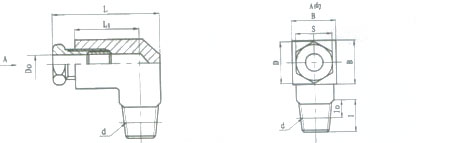

外觀與外形尺寸
| 管子外徑 | d | L | B | H | L1 | H1 | I | L0 | S | D | 重量 kg |
| 6 | R1/8 | 25 | 12 | 22 | 11 | 16 | 7 | 4 | 10 | 11.5 | 0.042 |
| R1/4 | 33 | 14 | 28 | 18 | 21 | 10 | 6 | 0.046 | |||
| 8 | R1/8 | 37 | 20 | 35 | 25 | 7 | 4 | 14 | 16.2 | 0.076 | |
| R1/4 | 10 | 6 | 0.086 | ||||||||
| R3/8 | 12 | 6.4 | 0.096 | ||||||||
| 10 | R1/8 | 38 | 7 | 4 | 17 | 19.6 | 0.085 | ||||
| R1/4 | 10 | 6 | 0.095 | ||||||||
| R3/8 | 12 | 6.4 | 0.105 | ||||||||
| 14 | R1/4 | 48 | 24 | 45 | 28 | 35 | 10 | 6 | 24 | 27.7 | 0.13 |
| R3/8 | 12 | 6.4 | 0.15 | ||||||||
| R1/2 | 14 | 8.2 | 0.16 |
注：管子按GB 1527 《拉制鋼管》選用
標志示例：管子外徑D0為6mm，連接螺紋為R1/4的直角管接頭；管接頭 6-R1/4 JB/ZQ 4571-1997
